本课对应《DNESP32S3 使用指南（IDF 版）》第 21 章。配套完整工程：examples/16-i2c-oled。
环境与验收边界： DNESP32S3 V1.2，ESP-IDF v5.5.5；本机 macOS 构建通过。Ubuntu 26、外设接线、屏幕效果和实际测量仍待实板验收。下文输出均为预期格式，不能当作已采集的硬件日志。
本课完成后能做什么
- 上电出现 DNESP32S3 OLED，COUNT 每 500 ms 增加。
- UPTIME 随运行时间增加，观察更新时无主动清屏造成的黑闪。
- 改 column/page 能预测字符位置；断开显示屏后日志报错而非伪成功。
硬件连接与资源
| 信号或资源 | 对应关系 |
|---|---|
| OLED 控制器 | SSD1306，128×64，地址 0x3c |
| I²C1 SDA / SCL | GPIO5 / GPIO4 |
| 教材 16 针模块 D/C / RESET | GPIO38 拉低 / XL9555 IO0_5 |
| 模块模式 | BS2 接地，D1 与 D2 按教材桥接；GPIO6 仅输入 |

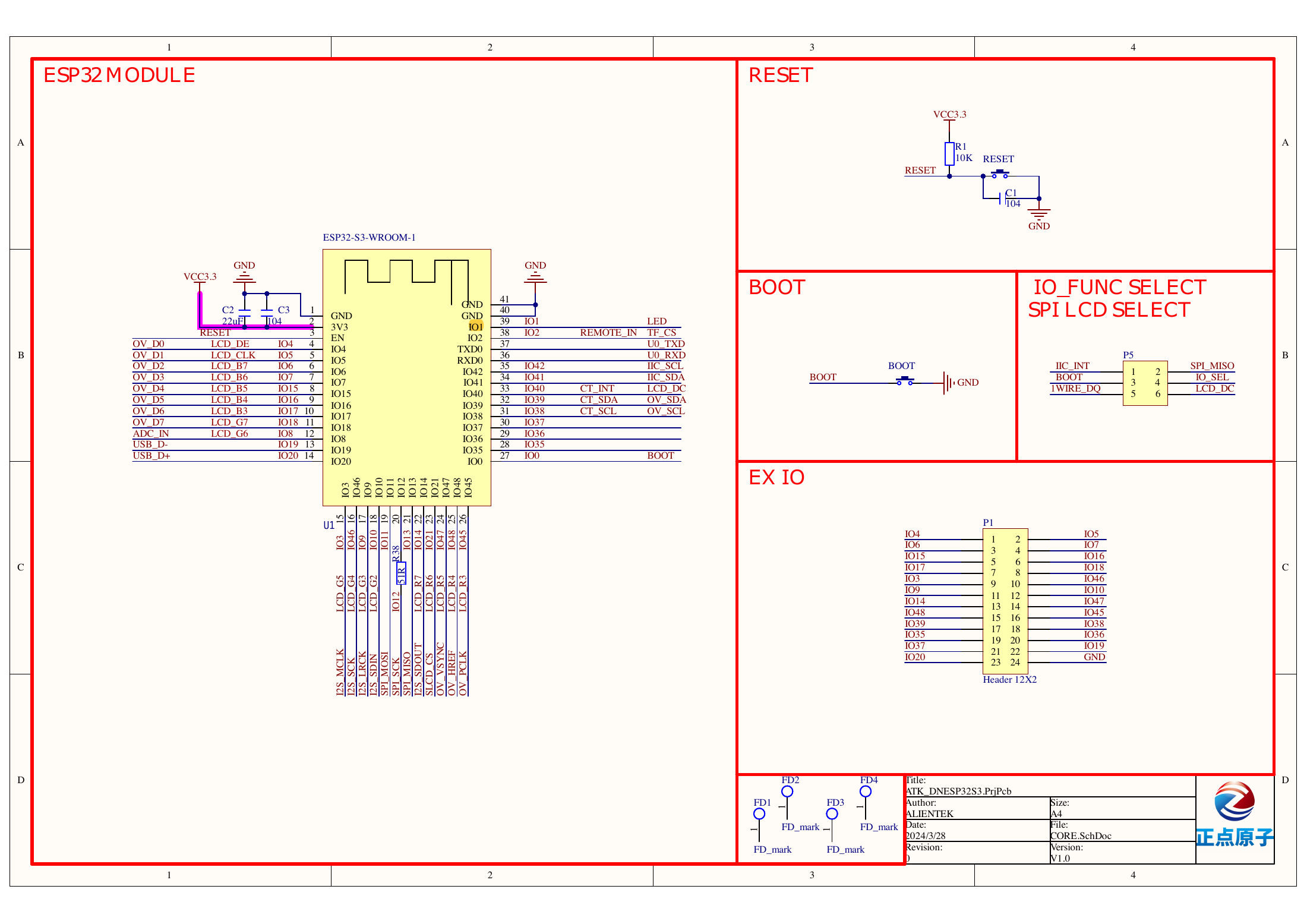

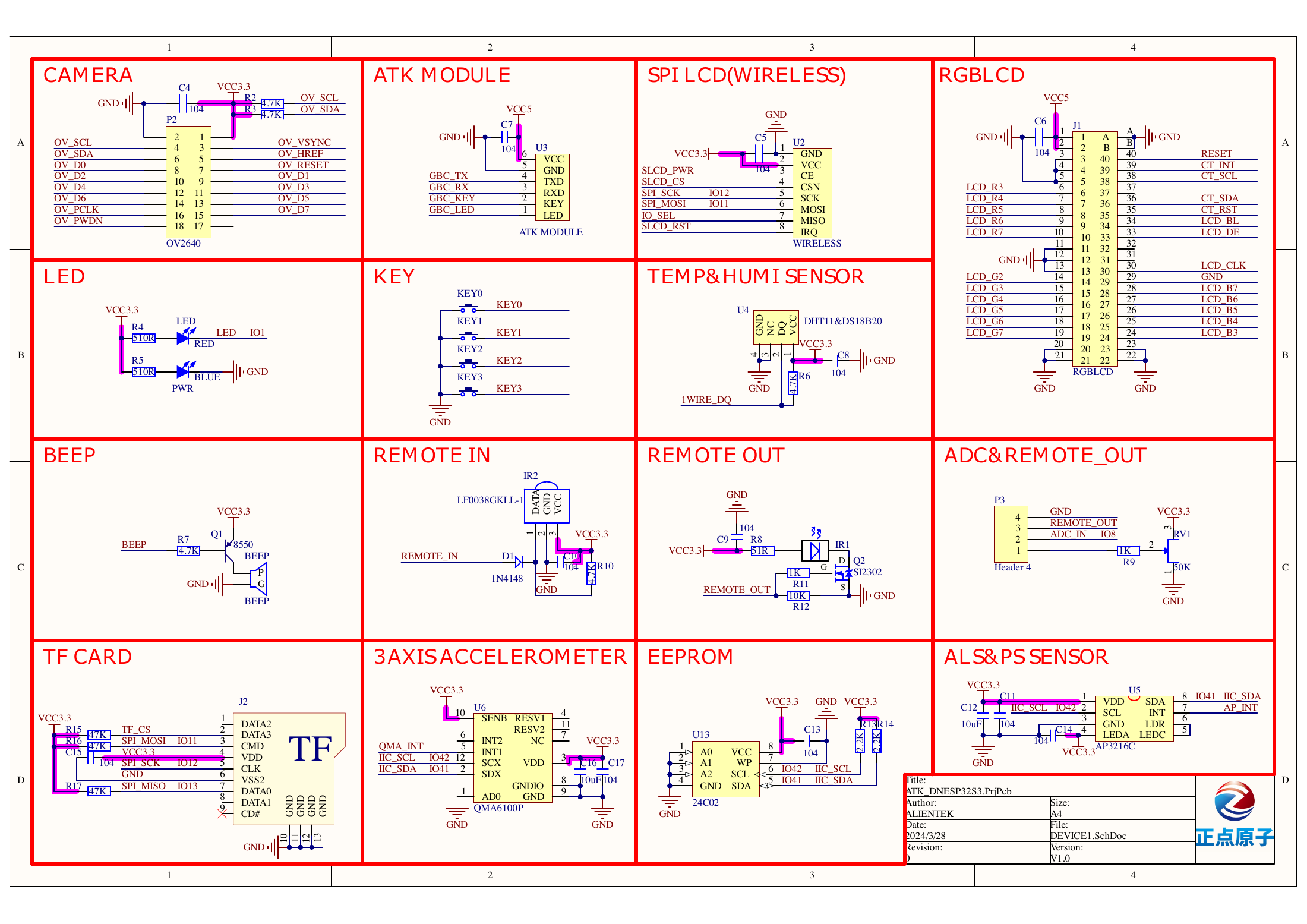

以下为正点原子 DNESP32S3 V1.2 原理图的相关页，保留原厂标识；表格用于快速定位，遇到板卡版本差异以实际原理图为准。点击图片可查看引脚与网络名。
先确认模块接口，不能只看“0.96 寸 OLED”
本例默认教材的 16 针多接口 SSD1306 模块，按教材将模块配置为 I²C，连接到板上 P2。D1、D2 桥接之后，GPIO6 不得输出；D/C 拉低选择 0x3c，复位由 XL9555 IO0_5 控制。SPI 模式的同款模块即使插上排针，也不会回应 I²C 扫描。
如果用四针 SSD1306 模块，接 3.3V、GND、SDA→GPIO5、SCL→GPIO4，并在 idf.py menuconfig 的 Lesson hardware 中开启 Use four-pin SSD1306 OLED。这会跳过额外复位与 D/C 控制。四针模块仍需上拉；不要默认兼容 SH1106 或 0x3d 地址模块。
显示坐标如何变成字节
128×64 单色像素只需要 128×64÷8=1024 字节。SSD1306 的一页包含连续的 8 行像素，一个字节表示同一列的 8 个点。我们分配 s_frame[1024]，页号 page 的起点是 page*128。
为了让本课没有大字库依赖，工程自带小型 3×5 字模，支持数字、大写字母和少量标点，每字符占 4 列。接口 oled_text(column, page, text) 的 column 是字符格，不是像素坐标；例如 oled_text(2, 3, "COUNT") 从 x=8、y=24 开始绘制。中文和小写字母留到后续字库课程。
为什么先清缓冲区再刷新不会明显闪屏
oled_clear() 只修改内存，oled_text() 继续在同一块内存里绘图，最后 oled_refresh() 才把完整结果发到屏幕。不要“清屏并立即传输 → 画字再传输”，否则会人为展示一帧空白。
每页先发送页号及列地址，再发送控制字节 0x40 和 128 字节数据。100 kHz 总线上整帧传输约百毫秒，适合本课每 500 ms 更新的文字界面；它不是高速视频刷新方案，也没有声称物理上整屏同时更新。
工程如何组织
驱动放在 components/BSP/，应用放在 main/main.c。本工程包含 BUS、EXIO、OLED 模块。项目根目录的 components/BSP 会被 ESP-IDF 自动发现，main 的 PRIV_REQUIRES BSP 声明组件依赖；INCLUDE_DIRS 导出头文件搜索路径，不是运行时查找文件。
固定引脚以 CONFIG_LESSON_* 常量写入本工程 Kconfig.projbuild，构建后可在 sdkconfig 核对；这些默认值对应本板连线，不表示任意改数字就能改变硬件。
应用代码：入口与处理流程
下面代码直接取自配套工程的 main/main.c，头文件和 BSP 实现在仓库中一并提供。初学时先看 app_main()，再追踪它调用的模块。
1#include "sdkconfig.h"
2#include <stdio.h>
3#include <stdint.h>
4#include <stdbool.h>
5#include <string.h>
6#include <stdlib.h>
7#include <assert.h>
8#include "esp_err.h"
9#include "esp_log.h"
10#include "esp_timer.h"
11#include "freertos/FreeRTOS.h"
12#include "freertos/task.h"
13#include "oled.h"
14#include "exio.h"
15void app_main(void)
16{
17 i2c_master_bus_handle_t onboard, display;
18 ESP_ERROR_CHECK(bus_init(0,CONFIG_LESSON_I2C_SDA,CONFIG_LESSON_I2C_SCL,&onboard));
19 ESP_ERROR_CHECK(exio_init(onboard));
20 ESP_ERROR_CHECK(bus_init(1,CONFIG_LESSON_OLED_SDA,CONFIG_LESSON_OLED_SCL,&display));
21 ESP_ERROR_CHECK(oled_open(display));
22 ESP_ERROR_CHECK(oled_reset());
23 uint32_t count=0;
24 while(1) {
25 char text[32];
26 oled_clear(); // 只清 RAM，不会立即让屏幕黑掉。
27 oled_text(0,0,"DNESP32S3 OLED");
28 snprintf(text,sizeof(text),"COUNT %lu",(unsigned long)count++);
29 oled_text(0,2,text);
30 snprintf(text,sizeof(text),"UPTIME %lld S",esp_timer_get_time()/1000000);
31 oled_text(0,4,text);
32 esp_err_t err=oled_refresh();
33 if(err!=ESP_OK) ESP_LOGW("oled","refresh: %s",esp_err_to_name(err));
34 vTaskDelay(pdMS_TO_TICKS(500));
35 }
36}
BSP 关键实现：OLED
以下是本课对应驱动的完整源文件。对外声明见 oled.h。公共 BUS 模块统一使用新 I²C master API，将单次事务等待限制在 50 ms；设备 API 使用 7 位地址。
1#include "oled.h"
2#include <string.h>
3#include "driver/gpio.h"
4#include "exio.h"
5#include "sdkconfig.h"
6#include "freertos/FreeRTOS.h"
7#include "freertos/task.h"
8static i2c_master_dev_handle_t s_dev;
9static uint8_t s_frame[1024];
10// 自制 3x5 字模，每行 3 位，从最高行到最低行。放大为 6x10 不适合 8 像素页，故用原尺寸。
11static const uint16_t digits[] = {0x7b6f,0x2492,0x73e7,0x73cf,0x5bc9,0x79cf,0x79ef,0x7249,0x7bef,0x7bcf};
12static const uint16_t letters[] = {
13 0x2bed,0x6bae,0x7927,0x6b6e,0x79a7,0x79a4,0x796f,0x5bed,0x7497,
14 0x124e,0x5bad,0x4927,0x5fed,0x5ffd,0x7b6f,0x7be4,0x7b7b,0x7bad,
15 0x79cf,0x7492,0x5b6f,0x5b6a,0x5bfd,0x5aad,0x5a92,0x72a7};
16static uint16_t glyph(char c)
17{
18 if(c>='0' && c<='9') return digits[c-'0'];
19 if(c>='A' && c<='Z') return letters[c-'A'];
20 if(c=='.') return 2;
21 if(c=='-') return 0x1c0;
22 if(c==':') return 0x410;
23 if(c=='/') return 0x12a4;
24 return 0; // 本课仅提供数字、大写英文字母和少量符号。
25}
26static esp_err_t command(uint8_t value)
27{
28 uint8_t packet[] = {0x00, value}; // Co=0, D/C#=0：后面是命令。
29 return i2c_master_transmit(s_dev, packet, 2, 50);
30}
31esp_err_t oled_open(i2c_master_bus_handle_t bus) { return bus_device(bus, 0x3c, &s_dev); }
32esp_err_t oled_reset(void)
33{
34#ifndef CONFIG_LESSON_OLED_SIMPLE
35 // 教材 16 针 OLED：D/C 拉低选地址 0x3c；D2 与 D1 相连时不得驱动 GPIO6。
36 gpio_config_t c = {.pin_bit_mask=1ULL<<CONFIG_LESSON_OLED_DC, .mode=GPIO_MODE_OUTPUT};
37 ESP_RETURN_ON_ERROR(gpio_config(&c), "oled", "DC");
38 gpio_set_level(CONFIG_LESSON_OLED_DC, 0);
39 gpio_set_direction(CONFIG_LESSON_OLED_D2, GPIO_MODE_INPUT);
40 ESP_RETURN_ON_ERROR(exio_output(0x20, 0), "oled", "reset low");
41 vTaskDelay(pdMS_TO_TICKS(10));
42 ESP_RETURN_ON_ERROR(exio_output(0x20, 0x20), "oled", "reset high");
43#endif
44 vTaskDelay(pdMS_TO_TICKS(100));
45 const uint8_t init[] = {0xae,0xd5,0x80,0xa8,0x3f,0xd3,0,0x40,
46 0x8d,0x14,0x20,0x02,0xa1,0xc8,0xda,0x12,0x81,0x7f,
47 0xd9,0xf1,0xdb,0x40,0xa4,0xa6,0xaf};
48 for(size_t i=0;i<sizeof(init);++i)
49 ESP_RETURN_ON_ERROR(command(init[i]), "oled", "init");
50 return ESP_OK;
51}
52void oled_clear(void) { memset(s_frame,0,sizeof(s_frame)); }
53void oled_text(int column, int page, const char *text)
54{
55 if(page<0 || page>=8 || column<0) return;
56 // column 是字符格，每格 4 像素，page 对应屏幕 8 行像素。
57 while(*text && column<32) {
58 uint16_t bits=glyph(*text++);
59 for(int x=0;x<3;x++) {
60 uint8_t v=0;
61 for(int y=0;y<5;y++) if(bits & (1U<<(14-y*3-x))) v |= 1U<<y;
62 s_frame[page*128+column*4+x]=v;
63 }
64 s_frame[page*128+column*4+3]=0;
65 column++;
66 }
67}
68esp_err_t oled_refresh(void)
69{
70 // RAM 中完成绘图后才传屏；不会先把清空画面显示出来。
71 for(int page=0;page<8;page++) {
72 ESP_RETURN_ON_ERROR(command(0xb0+page), "oled", "page");
73 ESP_RETURN_ON_ERROR(command(0), "oled", "column low");
74 ESP_RETURN_ON_ERROR(command(0x10), "oled", "column high");
75 uint8_t packet[129]={0x40}; // D/C#=1：显示数据。
76 memcpy(packet+1,s_frame+page*128,128);
77 ESP_RETURN_ON_ERROR(i2c_master_transmit(s_dev,packet,sizeof(packet),50), "oled", "data");
78 }
79 return ESP_OK;
80}
CMake 与中文注释
1# 私有依赖只供本组件源码使用。
2idf_component_register(SRCS "main.c" INCLUDE_DIRS "."
3 PRIV_REQUIRES esp_timer BSP )
每个工程有自己的 project() 名称和 sdkconfig.defaults。VS Code 设置已关闭普通 CMake 自动配置，C/C++ 语言服务读取 build/compile_commands.json；首次构建前文件尚不存在，应先激活 IDF 并构建，而不是手工拼头文件路径。
编译、烧录与观察
1# 激活 EIM 安装的 IDF；每个新终端都需要激活。
2source ~/.espressif/tools/activate_idf_v5.5.5.sh
3# 进入单个示例根目录，不是在 examples 总目录运行。
4cd ~/mycode/esp32-blog/examples/16-i2c-oled
5# 首次配置目标；已有正确配置时不用每次重复 set-target。
6idf.py set-target esp32s3
7# 编译会生成 build/compile_commands.json，供 VS Code 使用。
8idf.py build
9# 把这个值换成实际连接开发板的端口；macOS 通常为 /dev/cu.*。
10PORT=/dev/ttyUSB0
11idf.py -p "$PORT" flash monitor
12# 串口监视退出：Ctrl+]。
预期输出或屏幕内容（示意；数值、日志前缀和启动时间依现场而变）：
1DNESP32S3 OLED
2COUNT 12
3UPTIME 6 S
故障定位与逐项验收
先检查目标是否是 esp32s3、实际端口与供电，再按本文引脚表核对跳线。编译成功只能说明源码与工具链兼容，无法证明模块型号、物理线路或时序已经正确。
- 上电出现 DNESP32S3 OLED，COUNT 每 500 ms 增加。
- UPTIME 随运行时间增加，观察更新时无主动清屏造成的黑闪。
- 改 column/page 能预测字符位置；断开显示屏后日志报错而非伪成功。
遇到通信错误先看错误码和对应模块，禁止简单用“错误时返回 0”掩盖异常。预期日志是阅读程序的参考，验收时应保存自己的现象、日志与接线照片。
与教材和官方实现对照
对照教材第 21 章正文（无配套独立工程）：使用硬件 I²C1 和小型自制字模，保留教材模块的模式选择与复位接线；四针模式明确作为可选接法。
本地验证记录与参考
- 2026-10-24：ESP-IDF v5.5.5、目标 ESP32-S3，本机 macOS
idf.py build通过。 - Hugo 草稿页面、文内本地图片和课程入口已检查；
draft: true保留，实板验收后再考虑发布。 - 未执行本课硬件烧录、波形测量或外设现象验收，以上待办不提前勾选。
- ESP-IDF v5.5.5 官方接口文档。
- 教材第 21 章；DNESP32S3 V1.2 原理图第 1、2、3、4 页。
