从电平到事件：用 BOOT 按键控制 DNESP32S3 LED

上一篇已经把 GPIO1、低电平点亮和 BSP 分层讲清楚。这一篇继续跟学《DNESP32S3 使用指南（IDF 版）》第 11 章：把 BOOT 按键作为 GPIO 输入，每完成一次有效按下，就翻转一次红色用户 LED。

我们不会把“读到低电平”直接当成一次按键动作，而是依次解决三个问题：

BOOT 按下和松开时，GPIO0 分别是什么电平？
机械按键为什么会抖动，怎样确认一次真正的按下？
怎样让长按只产生一个事件，并由 main.c 用这个事件控制 LED？

配套工程位于 examples/03-boot-key-control-led/。仓库只保留最终工程，正文通过小片段展示从原始电平到按键事件的过程。

验证范围

配套工程已在 macOS、ESP-IDF v5.5.5 下完成 idf.py set-target esp32s3、idf.py build，并通过 /dev/cu.usbmodem31101 成功烧录到 ESP32-S3。Monitor 已看到应用启动和 Ready: press BOOT to toggle LED；按键事件与红色 LED 翻转仍待人工按键确认。

1. 先读原理图：BOOT 为什么按下为 0

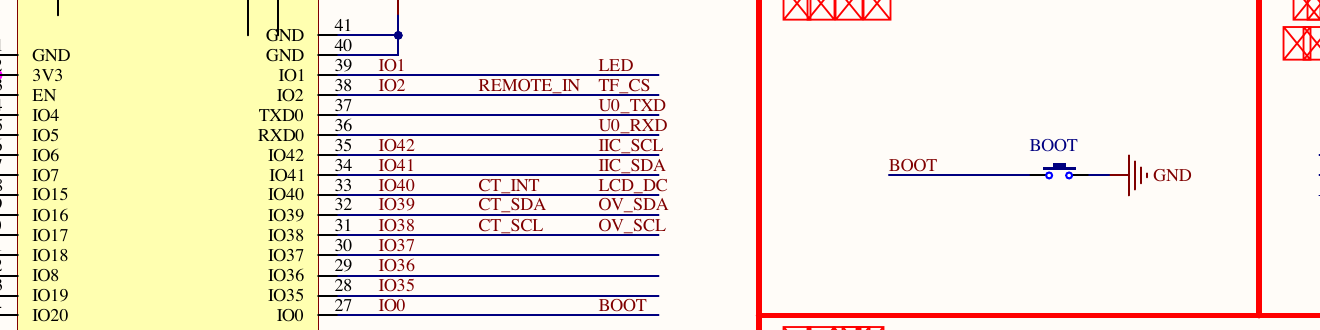

下面是 ATK_DNESP32S3_V1.2.pdf 的局部图。左侧可以看到模组的 IO0 连接 BOOT 网络，右侧可以看到 BOOT 按键按下后会把这条网络接到 GND。

ESP32-S3 的 GPIO0 连接 BOOT 网络，BOOT 按键按下后接地

图 1：BOOT 按键连接 GPIO0，按下时接地。图源：正点原子 DNESP32S3 V1.2 原理图。

原理图中没有给 BOOT 画外部上拉电阻。如果把 GPIO0 只配置成普通输入，按键松开后引脚可能处于悬空状态，读数不稳定。因此程序还要开启 ESP32-S3 的内部上拉电阻：

1const gpio_config_t config = {
2    .pin_bit_mask = 1ULL << GPIO_NUM_0,
3    .mode = GPIO_MODE_INPUT,
4    .pull_up_en = GPIO_PULLUP_ENABLE,
5    .pull_down_en = GPIO_PULLDOWN_DISABLE,
6    .intr_type = GPIO_INTR_DISABLE,
7};

有了内部上拉，GPIO0 的电平关系才是确定的：

BOOT 状态	电路状态	GPIO0 电平	程序含义
松开	内部上拉把 GPIO0 拉向 3.3 V	1	没有按下
按下	按键把 GPIO0 接到 GND	0	按键按下

因此 BOOT 是低电平有效的输入。这里的“上拉”只负责让松开状态稳定，它不会把按下后的低电平变成高电平。

BOOT 还是启动配置按键

GPIO0 不只是一根普通输入引脚。ESP32-S3 会在启动阶段采样它；如果上电或复位时一直按住 BOOT，芯片可能进入下载模式。程序正常运行后再按 BOOT，才能把它当作本实验的用户按键。

2. 读到电平，不等于得到一次按键事件

2.1 先观察原始电平

配置完 GPIO0 后，可以暂时用下面的循环观察它。松开时日志应打印 1，按下时应打印 0：

1while (1) {
2    // 这里只观察原始电平，还没有消抖，也没有“只触发一次”的逻辑。
3    ESP_LOGI("key_raw", "BOOT level = %d", gpio_get_level(GPIO_NUM_0));
4    vTaskDelay(pdMS_TO_TICKS(100));
5}

这段代码只能回答“此刻是高电平还是低电平”。如果直接写成下面这样，按住按键时循环会不断执行，LED 可能连续翻转：

1// 错误示意：低电平会在按住期间持续存在，不代表每次循环都是新按了一次。
2if (gpio_get_level(GPIO_NUM_0) == 0) {
3    led_on = !led_on;
4    led_set(led_on);
5}

我们真正需要的不是“当前为低电平”，而是“一次新的按下动作已经发生”。这就是从电平到事件的转换。

2.2 机械触点为什么需要消抖

按键内部是机械触点。按下或松开的一瞬间，触点可能在几毫秒内反复接通、断开，使 GPIO0 在 0 和 1 之间快速跳变。如果每次跳变都算一次按下，一个动作就可能触发多次。

BOOT 按键按下和松开时的抖动，以及延时后二次采样产生一次按下事件

图 2：第一次读到低电平后等待 10 ms，再次读取仍为低电平，才确认一次按下。

本篇采用最容易理解的延时消抖：

第一次读到低电平。
让当前任务阻塞约 10 ms，跳过主要抖动阶段。
再读一次；仍为低电平才产生按下事件。
事件产生后锁住，持续按住不再返回事件。
松开后也等待 10 ms 再确认，确认稳定为高电平后解除锁定。

vTaskDelay(pdMS_TO_TICKS(10)) 中的 pdMS_TO_TICKS() 会按工程的 FreeRTOS tick 频率把 10 ms 换算成 tick。这样比直接写 vTaskDelay(10) 更明确，也不会把“10 tick”误认为在任何配置下都是 10 ms。

本篇只讲轮询

GPIO 中断还会引入 ISR 限制、队列和中断消抖。这里先用轮询建立输入、电平、消抖和事件的完整认识；中断方式留到后续 EXIT 实验。

3. 从上一篇 BSP 工程继续扩展

3.1 创建第三个工程

如果已经完成上一篇的 02-02-bsp-led，可以创建一个新工程骨架，再复制 LED BSP：

 1# 每个新终端先激活 ESP-IDF。
 2source "$HOME/.espressif/tools/activate_idf_v5.5.5.sh"
 3
 4cd "$HOME/esp"
 5
 6# 创建独立工程，不直接修改上一篇的示例。
 7idf.py create-project 03-boot-key-control-led
 8cd 03-boot-key-control-led
 9mv main/03-boot-key-control-led.c main/main.c
10
11# 新建 BSP 目录，并复用上一篇已经验证过的 LED 模块。
12mkdir -p components/BSP/LED components/BSP/KEY
13cp ../02-02-bsp-led/components/BSP/LED/led.c components/BSP/LED/
14cp ../02-02-bsp-led/components/BSP/LED/led.h components/BSP/LED/
15cp ../02-02-bsp-led/sdkconfig.defaults .

最终目录结构如下：

 103-boot-key-control-led/
 2├── CMakeLists.txt
 3├── sdkconfig.defaults
 4├── main/
 5│   ├── CMakeLists.txt
 6│   └── main.c                 # 应用层：按键事件驱动 LED 状态
 7└── components/
 8    └── BSP/
 9        ├── CMakeLists.txt
10        ├── LED/               # GPIO1、低电平点亮
11        │   ├── led.c
12        │   └── led.h
13        └── KEY/               # GPIO0、内部上拉、消抖和事件
14            ├── key.c
15            └── key.h

3.2 KEY 对应用层提供什么

在 components/BSP/KEY/key.h 定义事件和接口：

 1#pragma once
 2
 3#include "esp_err.h"
 4
 5/**
 6 * @brief 按键扫描产生的事件。
 7 */
 8typedef enum {
 9    KEY_EVENT_NONE = 0,       // 当前没有新的按下事件。
10    KEY_EVENT_BOOT_PRESS,     // BOOT 完成了一次有效按下。
11} key_event_t;
12
13/**
14 * @brief 初始化 BOOT 按键对应的 GPIO0 输入和内部上拉。
15 */
16esp_err_t key_init(void);
17
18/**
19 * @brief 轮询 BOOT 按键，并对按下和松开过程进行软件消抖。
20 *
21 * 一次按住只产生一个 KEY_EVENT_BOOT_PRESS；松开并再次按下后，
22 * 才会产生下一个事件。
23 */
24key_event_t key_scan(void);

接口没有把 GPIO0、低电平有效和 10 ms 消抖暴露给 main.c。应用层只需要区分“没有新事件”和“BOOT 完成了一次有效按下”。

这里也没有照抄官方 key_scan(mode) 的连续触发模式。本实验只需要一次按住返回一次事件，删除暂时用不到的模式参数，可以减少调用者必须理解的状态。

3.3 在 KEY BSP 中完成输入与消抖

在 components/BSP/KEY/key.c 写入：

 1#include <stdbool.h>
 2#include "key.h"
 3#include "driver/gpio.h"
 4#include "freertos/FreeRTOS.h"
 5#include "freertos/task.h"
 6
 7// DNESP32S3 V1.2 的 BOOT 按键连接 GPIO0，按下时接地。
 8#define BOOT_KEY_GPIO GPIO_NUM_0
 9#define BOOT_KEY_ACTIVE_LEVEL 0
10#define BOOT_KEY_RELEASED_LEVEL 1
11#define KEY_DEBOUNCE_MS 10
12
13// true 表示已经确认按键处于松开状态，可以接收下一次按下。
14static bool s_key_ready = true;
15
16esp_err_t key_init(void)
17{
18    const gpio_config_t config = {
19        .pin_bit_mask = 1ULL << BOOT_KEY_GPIO,
20        .mode = GPIO_MODE_INPUT,
21        // 原理图未画外部上拉；内部上拉让松开时的 GPIO0 稳定为高电平。
22        .pull_up_en = GPIO_PULLUP_ENABLE,
23        .pull_down_en = GPIO_PULLDOWN_DISABLE,
24        // 本篇使用轮询，中断留到后续 EXIT 实验。
25        .intr_type = GPIO_INTR_DISABLE,
26    };
27
28    s_key_ready = true;
29    return gpio_config(&config);
30}
31
32key_event_t key_scan(void)
33{
34    const int level = gpio_get_level(BOOT_KEY_GPIO);
35
36    if (s_key_ready && level == BOOT_KEY_ACTIVE_LEVEL) {
37        // 第一次读到低电平后等待触点稳定，再进行第二次确认。
38        vTaskDelay(pdMS_TO_TICKS(KEY_DEBOUNCE_MS));
39
40        if (gpio_get_level(BOOT_KEY_GPIO) == BOOT_KEY_ACTIVE_LEVEL) {
41            // 锁住本次按下；持续按住时不再重复产生事件。
42            s_key_ready = false;
43            return KEY_EVENT_BOOT_PRESS;
44        }
45    } else if (!s_key_ready && level == BOOT_KEY_RELEASED_LEVEL) {
46        // 松开同样可能抖动，稳定后再允许下一次按下。
47        vTaskDelay(pdMS_TO_TICKS(KEY_DEBOUNCE_MS));
48
49        if (gpio_get_level(BOOT_KEY_GPIO) == BOOT_KEY_RELEASED_LEVEL) {
50            s_key_ready = true;
51        }
52    }
53
54    return KEY_EVENT_NONE;
55}

s_key_ready 是一个门闩：

初始为 true，允许接收一次新的按下。
确认按下后改成 false，长按期间不再产生事件。
确认松开后恢复 true，下一次按下才能再次触发。

按下和松开都做二次采样，是为了避免释放抖动刚出现一个高电平，就过早解除门闩。

3.4 注册 KEY 与 LED

components/BSP/CMakeLists.txt 同时注册两个模块：

1# BSP 同时包含 LED 输出和 KEY 输入两个模块。
2# 两个模块都使用 GPIO 驱动，KEY 的消抖还会调用 FreeRTOS 延时。
3idf_component_register(SRCS "LED/led.c" "KEY/key.c"
4                    INCLUDE_DIRS "LED" "KEY"
5                    PRIV_REQUIRES esp_driver_gpio freertos)

INCLUDE_DIRS "LED" "KEY" 把两个目录作为 BSP 的公开头文件搜索目录，所以依赖 BSP 的 main 可以直接包含 led.h 和 key.h。

main/CMakeLists.txt 仍然只依赖 BSP：

1# main 只负责组合 KEY 和 LED 两个 BSP 接口。
2idf_component_register(SRCS "main.c"
3                    INCLUDE_DIRS "."
4                    PRIV_REQUIRES BSP)

4. 用按下事件翻转 LED

把 main/main.c 替换为：

 1#include <stdbool.h>
 2#include "esp_check.h"
 3#include "esp_log.h"
 4#include "freertos/FreeRTOS.h"
 5#include "freertos/task.h"
 6#include "key.h"
 7#include "led.h"
 8
 9static const char *TAG = "key_demo";
10
11void app_main(void)
12{
13    // LED 初始化后默认熄灭；应用层保存的是“亮/灭”这个逻辑状态。
14    bool led_on = false;
15
16    ESP_ERROR_CHECK(led_init());
17    ESP_ERROR_CHECK(key_init());
18    ESP_LOGI(TAG, "Ready: press BOOT to toggle LED");
19
20    while (1) {
21        // 只有一次经过消抖确认的新按下动作发生时，才会进入 if。
22        if (key_scan() == KEY_EVENT_BOOT_PRESS) {
23            led_on = !led_on;
24            ESP_ERROR_CHECK(led_set(led_on));
25            ESP_LOGI(TAG, "BOOT pressed, LED %s", led_on ? "on" : "off");
26        }
27
28        // 限制轮询频率，让其他 FreeRTOS 任务有机会运行。
29        vTaskDelay(pdMS_TO_TICKS(10));
30    }
31}

这一层的职责现在很清楚：

层次	知道什么
`main.c`	BOOT 按下后翻转 LED 状态
`BSP/KEY`	GPIO0、输入上拉、低电平有效、消抖、按下事件
`BSP/LED`	GPIO1、输出模式、低电平点亮

LED 当前状态由 main.c 保存，因为“按键控制 LED”属于本实验的应用规则。KEY BSP 不直接调用 LED BSP，两个硬件模块因此可以独立复用。

5. 编译、烧录与验收

在工程根目录执行：

1# 每个新终端都要先激活对应版本的 ESP-IDF。
2source "$HOME/.espressif/tools/activate_idf_v5.5.5.sh"
3
4# 新工程首次明确选择 ESP32-S3，然后编译。
5idf.py set-target esp32s3
6idf.py build

macOS 可以插拔开发板并比较设备列表。本机识别到的 ESP32-S3 端口是 /dev/cu.usbmodem31101：

1# 列出 macOS 串口；其他机器应使用自己实际出现的端口。
2find /dev -maxdepth 1 -name 'cu.*' -print | sort
3
4# flash 会自动检查构建，monitor 会在烧录后显示串口日志。
5idf.py -p /dev/cu.usbmodem31101 flash monitor

按 Ctrl+] 退出 Monitor。验收时逐条检查：

启动后红色用户 LED 熄灭，日志打印 Ready: press BOOT to toggle LED。
短按并松开一次 BOOT，只打印一条 BOOT pressed，LED 只翻转一次。
一直按住 BOOT，LED 不会连续翻转，日志不会连续出现。
松开后再次按下，才能产生下一条日志和下一次翻转。
蓝色 PWR 灯始终亮属于正常供电，与 GPIO1 控制的红色用户 LED 无关。

本次实机进度

固件写入、Flash 哈希校验、复位启动和应用就绪日志已经通过。尚未在 Monitor 期间完成实体 BOOT 按键操作，因此本文没有把“按键只触发一次”和“红色 LED 翻转”标成已验证。

如果按住 BOOT 后再按 RESET

芯片可能进入下载模式，应用程序不会正常启动。先松开 BOOT，再按 RESET，即可重新运行已经烧录的程序。

6. 和教材官方工程对答案

教材第 11 章和官方 02_key 工程同样使用 BOOT/GPIO0、输入上拉、低电平有效和轮询消抖。本篇有意保留实验现象，同时调整接口与错误处理：

项目	官方 `02_key`	本篇工程	原因
扫描接口	`key_scan(mode)` 返回整数键值	`key_scan()` 返回 `key_event_t`	当前实验只需要一次按下触发一次
连续触发	`mode=1` 支持长按连续返回	不支持	避免一个长按多次翻转 LED
消抖延时	`vTaskDelay(10)`	`vTaskDelay(pdMS_TO_TICKS(10))`	明确表达 10 ms，不依赖 tick 频率恰好为 1000 Hz
松开过程	读到高电平立即解除门闩	延时后再次确认高电平	避免释放抖动过早解锁
LED 翻转	BSP 宏读回 GPIO 后翻转	`main.c` 保存逻辑状态并调用 `led_set()`	应用规则留在应用层
初始化错误	GPIO 返回值未传给调用者	返回 `esp_err_t` 并检查	初始化失败时给出明确错误

教材下载验证写的是“烧录后 LED 初始亮”，但官方 led_init() 实际将低电平有效的 GPIO1 设为高电平，按原理图应当初始熄灭。本篇以原理图和代码为依据，将初始状态设为熄灭，并把实板观察结果作为最终判断。

7. 小结

这一篇新增的核心不是 gpio_get_level()，而是把不稳定、持续存在的物理电平整理成应用层可以安全使用的一次按下事件：

1GPIO0 原始电平
2    ↓ 内部上拉与低电平判断
3按下、松开二次采样
4    ↓ 消抖与门闩
5KEY_EVENT_BOOT_PRESS
6    ↓ main.c 的应用规则
7翻转 LED 逻辑状态

有了这个边界，后续把 BOOT 换成其他按键，或者把 LED 换成蜂鸣器时，应用层都不需要重新理解底层电平细节。

参考资料

《DNESP32S3 使用指南（IDF 版）》第 11 章 KEY 实验
正点原子 ATK_DNESP32S3_V1.2.pdf 原理图与官方 02_key 工程（本地课程资料）
乐鑫：ESP-IDF GPIO API
FreeRTOS：任务延时与时间换算
